Le développement de l'électronique de la caméra a débuté en 1992 ainsi que son logiciel d'exploitation. Cette caméra est basée sur le capteur KODAK KAF-400 qui offre 768 par 512 pixels de 9 µm. Elle est équipée de plusieurs voies vidéos et d'un convertisseur analogique-numérique 16 bits (mais sa résolution réelle n'est pas 16 bits bien évidemment...).

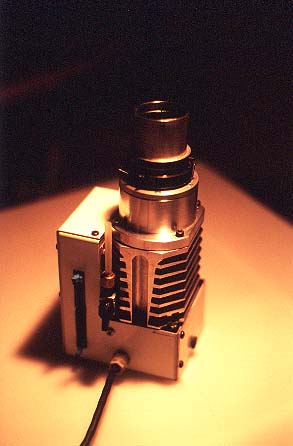

La caméra sous sa forme définitive. La lumière
penètre par la partie droite où le capteur est isolé
dans une enceinte à vide. La partie à gauche (blanche) contient
toute l'électronique de séquencement et numérisation
du signal vidéo. La caméra est reliée au PC par le
connecteur bleu via une nappe de 50 fils. L'interface est une carte ISA
48 entrées/sorties développée par nos soins.
Le capteur KODAK KAF-400.

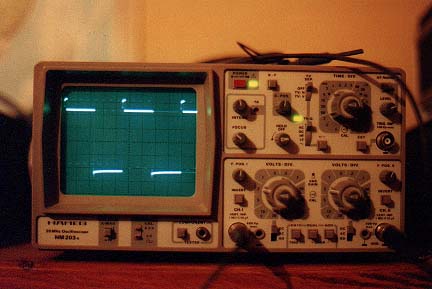

Le premier signal vidéo de la caméra.

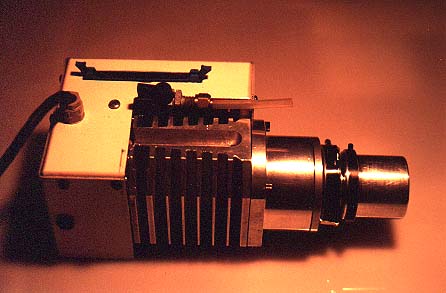

La caméra CCD, de haut en bas : la bague pour le
porte oculaire, l'obturateur, le hublot, l'enceinte à vide dans
laquelle se trouve le capteur CCD, le radiateur, l'électronique
de séquencement et de numérisation.

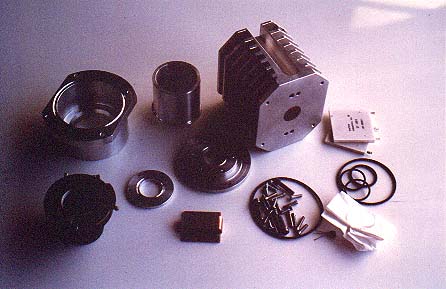

Quelques modules de la caméra : on distingue en
particulier le radiateur, les modules peltiers, les joints toriques ...
Les cartes prototypes de la caméra, de gauche à
droite : les cartes horloges et alimentations fixées sur le radiateur,
la carte commandes externes de puissance, la carte multiplexeur vidéo
et numérisation...

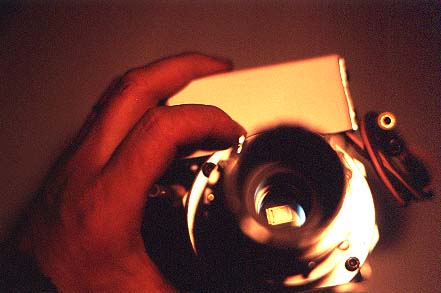

Le hublot de la caméra.

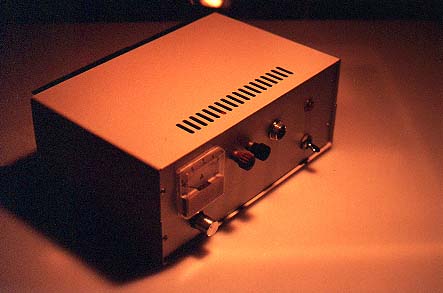

Alimentation des modules Peltier.
